ویژگی‌های ارتعاشی یک بلبرینگ غلتکی چیست؟

به عنوان یک تامین کننده باتجربه رولبرینگ، من از نزدیک شاهد نقش حیاتی این قطعات در کاربردهای صنعتی بی شماری بوده ام. رولبرینگ‌ها برای کاهش اصطکاک بین قطعات متحرک طراحی شده‌اند و عملکرد روان و کارآمد را در ماشین‌های مختلف ممکن می‌سازند. یکی از جنبه های کلیدی که عملکرد و قابلیت اطمینان یک غلتک را تعیین می کند، ویژگی های ارتعاشی آن است. در این پست وبلاگ، ویژگی‌های ارتعاش رولربرینگ‌ها را بررسی می‌کنم، بررسی می‌کنم که آنها چیستند، چرا اهمیت دارند و چگونه می‌توانند بر عملکرد شما تأثیر بگذارند.

درک ارتعاش در بلبرینگ غلتکی

لرزش در بلبرینگ غلتکی پدیده پیچیده ای است که می تواند توسط عوامل مختلفی ایجاد شود. در هسته خود، ارتعاش نتیجه نیروهای دینامیکی است که بر اجزای یاتاقان هنگام چرخش آنها وارد می شود. این نیروها می توانند توسط عوامل داخلی، مانند برهمکنش بین عناصر نورد و مسیرهای مسابقه، یا عوامل خارجی، مانند ناهماهنگی، عدم تعادل، یا تشدید در ماشین آلات اطراف ایجاد شوند.

هنگامی که یک غلتک در حال کار است، عناصر نورد (غلتک ها یا سوزن ها) در امتداد مسیرهای مسابقه حرکت می کنند و یک سری از ضربه ها و ارتعاشات ایجاد می کنند. این ارتعاشات را می توان بر اساس فرکانس و دامنه آنها به انواع مختلفی طبقه بندی کرد. ارتعاشات فرکانس پایین، معمولاً زیر 1000 هرتز، اغلب با عدم تعادل مکانیکی، ناهماهنگی، یا شلی در یاتاقان یا ساختار نصب همراه است. ارتعاشات با فرکانس بالا، از سوی دیگر، می تواند به دلیل نقص سطح، مانند خراش، فرورفتگی، یا پوسته شدن در مسیرهای مسابقه یا عناصر نورد ایجاد شود.

اهمیت آنالیز ارتعاش

تجزیه و تحلیل ارتعاش یک ابزار قدرتمند برای نظارت بر وضعیت رولبرینگ ها و تشخیص مشکلات احتمالی قبل از اینکه منجر به خرابی فاجعه آمیز شود، می باشد. با تجزیه و تحلیل سیگنال های ارتعاشی تولید شده توسط یک یاتاقان، می توان نوع و شدت ارتعاش و همچنین علل زمینه ای را شناسایی کرد. این اطلاعات می تواند برای برنامه ریزی فعالیت های تعمیر و نگهداری، جایگزینی قطعات فرسوده یا آسیب دیده و بهینه سازی عملکرد ماشین آلات مورد استفاده قرار گیرد.

یکی از مزایای اصلی تجزیه و تحلیل ارتعاش، توانایی آن در تشخیص علائم اولیه آسیب بلبرینگ است. در مراحل اولیه خرابی یاتاقان، سطوح ارتعاش ممکن است نسبتاً کم باشد و تشخیص آن با وسایل دیگر دشوار باشد. با این حال، با پیشرفت آسیب، سطوح ارتعاش افزایش می‌یابد و فرکانس‌های مشخصه مرتبط با نوع خاص آسیب برجسته‌تر می‌شوند. با نظارت بر سیگنال‌های ارتعاش در طول زمان، می‌توان پیشرفت آسیب را ردیابی کرد و قبل از از کار افتادن کامل یاتاقان اقدامات لازم را انجام داد.

یکی دیگر از کاربردهای مهم آنالیز ارتعاش در تشخیص مشکلات مربوط به بلبرینگ است. با تجزیه و تحلیل طیف ارتعاش، می‌توان فرکانس‌ها و الگوهای خاص مرتبط با انواع آسیب‌های بلبرینگ را شناسایی کرد، مانند عیوب مسابقه داخلی، عیوب مسابقه بیرونی، یا نقص عنصر غلتشی. از این اطلاعات می توان برای تعیین علت اصلی مشکل و ایجاد یک راه حل هدفمند استفاده کرد.

عوامل موثر بر ویژگی های ارتعاش

ویژگی‌های ارتعاش یاتاقان غلتکی می‌تواند تحت تأثیر عوامل مختلفی از جمله طراحی و ساخت بلبرینگ، شرایط عملیاتی و کیفیت روغن‌کاری قرار گیرد. در اینجا برخی از عوامل کلیدی که می تواند بر ویژگی های ارتعاش یک بلبرینگ غلتک تأثیر بگذارد آورده شده است:

• طراحی بلبرینگ:طراحی یک غلتک از جمله نوع عناصر نورد، تعداد عناصر غلتشی و هندسه مسیرهای مسابقه می تواند تاثیر بسزایی در ویژگی های ارتعاشی آن داشته باشد. برای مثال، یاتاقان‌هایی که تعداد عناصر نورد بیشتری دارند، نسبت به یاتاقان‌هایی با تعداد عناصر نورد کمتر، سطح ارتعاش کمتری دارند. به طور مشابه، یاتاقان‌هایی با هندسه راهرو بهینه‌تر می‌توانند تنش تماس بین عناصر نورد و مسیرهای مسابقه را کاهش دهند و در نتیجه سطوح ارتعاش کمتری داشته باشند.
• شرایط عملیاتی:شرایط عملیاتی مانند سرعت، بار و دما نیز می‌تواند بر ویژگی‌های ارتعاش یک بلبرینگ تأثیر بگذارد. سرعت های بالا و بارهای سنگین می تواند نیروهای دینامیکی وارد بر یاتاقان را افزایش دهد و منجر به سطوح بالاتر ارتعاش شود. به طور مشابه، دماهای بالا می تواند باعث تحلیل رفتن روانکار شود و کارایی آن را در کاهش اصطکاک و ارتعاشات کاهش دهد.
• روغن کاری:کیفیت و کمیت روانکاری می تواند تأثیر قابل توجهی بر ویژگی های ارتعاش یک بلبرینگ داشته باشد. روغن کاری مناسب به کاهش اصطکاک بین عناصر نورد و راهروها کمک می کند و همچنین گرما را از بین می برد و از سایش جلوگیری می کند. روانکاری ناکافی می تواند منجر به افزایش اصطکاک، دماهای بالاتر و سطوح ارتعاش شدیدتر شود. از طرف دیگر، روغن کاری بیش از حد نیز می تواند باعث ایجاد مشکلاتی مانند کف کردن، خرد شدن و افزایش کشش شود که می تواند بر ویژگی های ارتعاش یاتاقان تأثیر بگذارد.

تکنیک های مانیتورینگ ارتعاش

تکنیک های مختلفی برای نظارت بر ویژگی های ارتعاش رولبرینگ ها وجود دارد که هر کدام مزایا و محدودیت های خاص خود را دارند. در اینجا برخی از متداول ترین تکنیک های مورد استفاده آورده شده است:

• شتاب سنج ها:شتاب سنج ها پرکاربردترین حسگرها برای نظارت بر ارتعاش هستند. آنها شتاب محفظه یاتاقان را اندازه گیری می کنند که مستقیماً با سطوح ارتعاش مرتبط است. شتاب سنج ها را می توان با استفاده از روش های مختلفی مانند نصب با چسب، نصب مغناطیسی یا نصب گل میخ بر روی محفظه یاتاقان نصب کرد.
• ارتعاش سنج لیزری داپلر:ارتعاش سنج های داپلر لیزری حسگرهای غیر تماسی هستند که سرعت ارتعاش سطح را با استفاده از اثر داپلر اندازه گیری می کنند. آنها مزایای متعددی نسبت به شتاب سنج ها دارند، از جمله حساسیت بالاتر، اندازه گیری بدون تماس و توانایی اندازه گیری ارتعاشات در نقاط خاص برینگ.
• سنسورهای انتشار آکوستیک:سنسورهای انتشار آکوستیک امواج تنش با فرکانس بالا را که در اثر تغییر شکل و شکست مواد ایجاد می‌شوند، تشخیص می‌دهند. می توان از آنها برای تشخیص علائم اولیه آسیب بلبرینگ، مانند ترک خوردن یا پوسته شدن، قبل از افزایش قابل توجه سطح ارتعاش استفاده کرد.

عملکرد بلبرینگ و ارتعاش ما

در شرکت ما، اهمیت عملکرد ارتعاش در بلبرینگ غلتکی را درک می کنیم. به همین دلیل است که ما طیف گسترده‌ای از رولربرینگ‌های با کیفیت بالا را ارائه می‌کنیم که برای به حداقل رساندن لرزش و اطمینان از عملکرد روان و مطمئن طراحی شده‌اند. بلبرینگ های ما با استفاده از آخرین تکنولوژی و بالاترین کیفیت مواد تولید می شوند که عملکرد و دوام عالی را تضمین می کنند.

یکی از محصولات محبوب ما استرولبرینگ فرمان CF10. این بلبرینگ به طور خاص برای کاربردهای فرمان طراحی شده است، جایی که لرزش کم و دقت بالا ضروری است. دارای طراحی منحصر به فردی است که اصطکاک را کاهش می دهد و لرزش را به حداقل می رساند و از فرمان پذیری صاف و پاسخگو اطمینان می دهد.

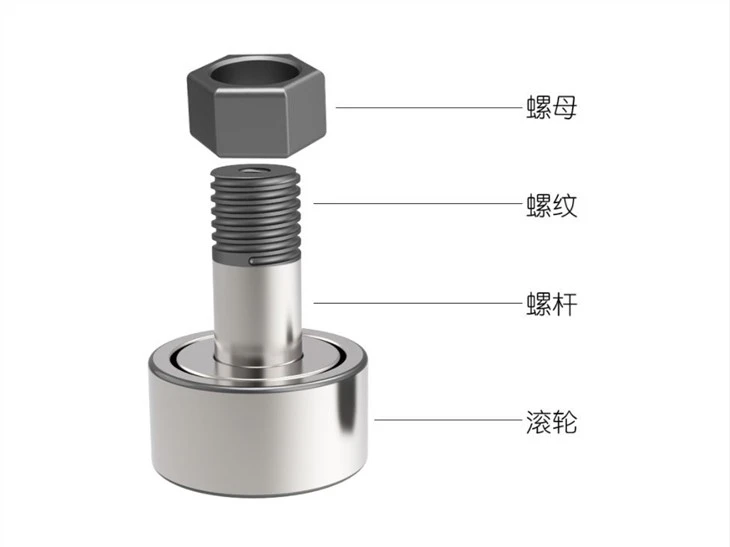

محصول دیگری که ما مفتخر به ارائه آن هستیمغلتک CF3. این بلبرینگ برای طیف وسیعی از کاربردهای صنعتی از جمله سیستم های نوار نقاله، ماشین ابزار و موتورهای خودرو مناسب است. به لطف طراحی بهینه و ساخت با کیفیت بالا، عملکرد ارتعاشی عالی را ارائه می دهد.

نتیجه گیری

در نتیجه، ویژگی‌های ارتعاش یاطاقان غلتکی یک عامل مهم است که می‌تواند به طور قابل‌توجهی بر عملکرد و قابلیت اطمینان آن تأثیر بگذارد. با درک عوامل مؤثر بر ارتعاش، استفاده از تکنیک‌های تحلیل ارتعاش برای نظارت بر وضعیت یاتاقان‌ها و انتخاب بلبرینگ‌های باکیفیت با عملکرد ارتعاشی عالی، می‌توانید از عملکرد روان و کارآمد ماشین‌آلات خود اطمینان حاصل کنید.

اگر علاقه مند به کسب اطلاعات بیشتر در مورد بلبرینگ غلتکی ما هستید یا هر گونه سوالی در مورد ویژگی های ارتعاش دارید، لطفا با ما تماس بگیرید. تیم کارشناسان ما همیشه آماده کمک به شما و ارائه بهترین راه حل ها برای نیازهای خاص شما هستند. ما مشتاقانه منتظر فرصتی هستیم تا با شما همکاری کنیم و به شما در رسیدن به اهدافتان کمک کنیم.

مراجع

• هریس، TA، و کوتزالاس، MN (2007). تجزیه و تحلیل بلبرینگ نورد. جان وایلی و پسران
• Randall, RB, & Antoni, J. (2011). امضای ارتعاش بلبرینگ المان نورد و تشخیص آنها. سیستم های مکانیکی و پردازش سیگنال، 25 (8)، 2787-2820.
• Tandon، N.، و Choudhury، A. (1999). مروری بر روش‌های اندازه‌گیری ارتعاش و آکوستیک برای تشخیص عیوب در بلبرینگ‌های عناصر غلتکی. Tribology International, 32 (1), 41-52.
